在電子電路設計中，快恢復管以獨特的性能，在眾多電子設備中發揮著不可替代的作用。從開關電源到變頻器，從逆變電源到高頻電路，都有它活躍的身影。
一、FRED工作原理
超快恢復二極管FRED的工作原理就是PN結的工作原理，PN結正向?qū)〞r，電流順暢通過；而當電壓反向時，能迅速響應阻止反向電流流動。
1、從微觀層面看，其內部的載流子運動決定了這種特性。在 PN 結中，正向?qū)〞r載流子移動形成電流，而快恢復二極管的特殊結構使其能快速阻斷這些載流子，從而實現快速恢復到阻斷狀態的能力。這種響應能力使得它在電路中能夠有效避免PN結反向漏電流帶來的功耗影響，從而保障了電路的安全與穩定。
2、從宏觀層面考慮，反向恢復時間將是一個關鍵性參數。試想，在一個高頻開關電路中，電流將頻繁地發生正反向切換，如果二極管的反向恢復時間過長，會導致反向電流倒灌，引發電能損耗和過熱問題。而快恢復二極管的 trr通常在幾百納秒以下，超快恢復二極管能達到一百納秒以內恢復關閉，這使得它在高頻應用中表現出良好的穩定性。此外，正向壓降（Vf）也不容忽視，較低的 Vf 意味著更小的電能損耗和更高的系統效率。
二、FRED選型
在實際應用中，快恢復二極管的選型至關重要。例如在設計一個開關頻率為 100kHz 的開關電源時，首先要考慮反向恢復時間。若選擇的二極管 trr 過長，如 1微秒，在高頻開關下會因電流倒灌造成能量損失和過熱，所以應選擇 trr 為 幾十ns 左右的二極管，如 MUR6060PT。同時，還要根據電路的正向電流、反向電壓等參數來綜合選型。如果電路正向電流為 5A，反向電壓為 400V，就需要確保所選二極管的正向電流能滿足 5A且反向耐壓大于 400V，這樣才能保證電路高效穩定安全運行。
三、MUR6060PT Product Date Sheet
1、封裝形式及內部拓?fù)浣Y(jié)構

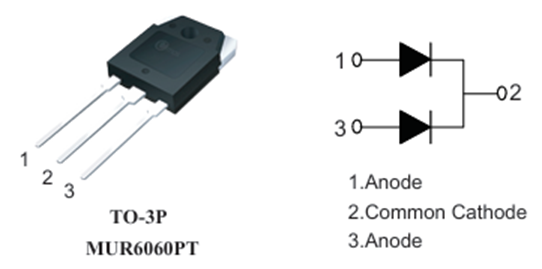

MUR6060PT采用TO-3P典型分立器件大功率封裝形式，這種封裝保障了其在大功率回路且正向和反向頻繁切換過程中出色的熱管理性能。內部拓?fù)錇椴⒙?lián)PN結共陰結構，既降低了電能損耗，又使其拓寬了其應用范圍。
2、卓越的關鍵性參數

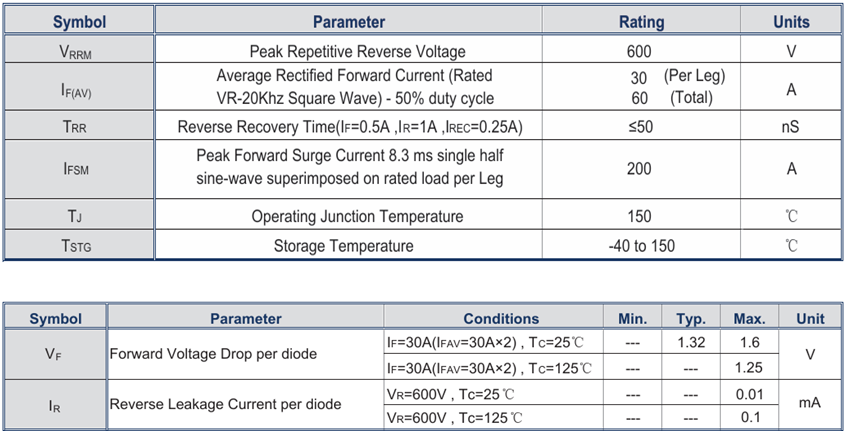

MUR6060PT 常溫時，IF(AV)=30A(IFAVTotal=60A)條件下，總的正向管壓降不超過1.6V，IR反向單結漏電流最大為0.01mA,根據功率公式P=UI,POFF=0.016mW。反向恢復時間 trr 的明確定義是，從正向電流到反向電流的轉換過程中，該過程經歷了復雜的載流子運動變化，整個過程所經歷的時間就是 trr，這一參數是衡量其性能的重要指標。MUR6060PT反向恢復時間Trr<50ns,達到了超快恢復的水平，具有優秀的電氣性能，使其在開關電源，變頻器，逆變器以及通信鄰域等有著廣泛的適用。
超/快恢復二極管以其獨特的工作原理、優異的性能特點和廣泛的應用領域，成為現代電子電路中不可或缺的重要元件。它特殊的電氣特性為電路的穩定運行，為電子設備的高效工作提供了有力保障。
